法蘭式渦街流量計是一種測量精度高，安裝簡單，維護量小，用途廣泛的計量?jī)x表，廣泛用于石油化工，冶金，紡織，城市建設，能源等行業。

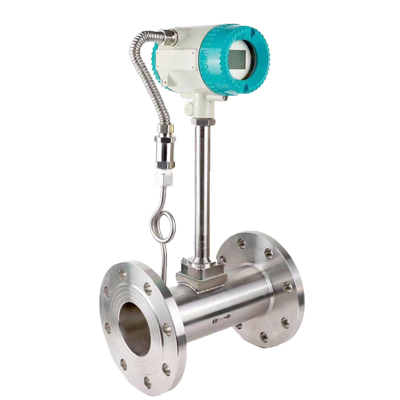

       法蘭連接現場顯示渦街流量計的表體及法蘭采用全不銹鋼材質，也可實現溫壓補償。現場顯示介質的瞬時流量、累積流量，可測量液體、一般氣體、飽和蒸汽、過熱蒸汽等。

       法蘭連接式渦街流量計是根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。該儀表采用的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了的傳感器封裝技術和防護措施，保證了產品的可靠性。

       法蘭連接渦街流量計特點：

       1、可測量蒸汽、氣體、液體的體積流量和質量流量。

       2、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。

       3、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。

       4、壓力損失小，量程范圍寬。

       5、無機械運動部件，長期穩定，結構簡單便于安裝和維護。

       6、可測介質溫度達+350℃。

       法蘭連接渦街流量計技術參數：

       渦街流量計應用場合：

       應用范圍廣，蒸汽（飽和蒸蒸汽），氣體（空氣、氧氣、氮?dú)狻⒚簹狻⑻烊細狻怏w、氫氣、過氧化氫、煙道氣、甲烷、丁烷、燃?xì)狻⒄託狻⒍趸肌⒌獨狻⒁胰病⒀鯕狻嚎s空氣、氬氣、苯 二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。

       渦街流量計選型：

       1、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

       2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

       3、在爆炸危險場所，應選用防爆型流量計。

       4、渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。

       夾裝渦街流量計安裝注意事項：

       1、渦街流量計需要合理選擇安裝場所和環境。

       避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

       2、上下游必須有足夠的直管段。

       若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D。

       若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D。

       調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

       3、渦街流量計安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

       4、管道采取減振動措施。

       傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

       5、在水平管道上安裝是流量傳感器比較常用的安裝方式。

       測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

       測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

       6、傳感器在垂直管道的安裝。

       測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
